EMA-Dickenmessgerät
bis zu 6 mm

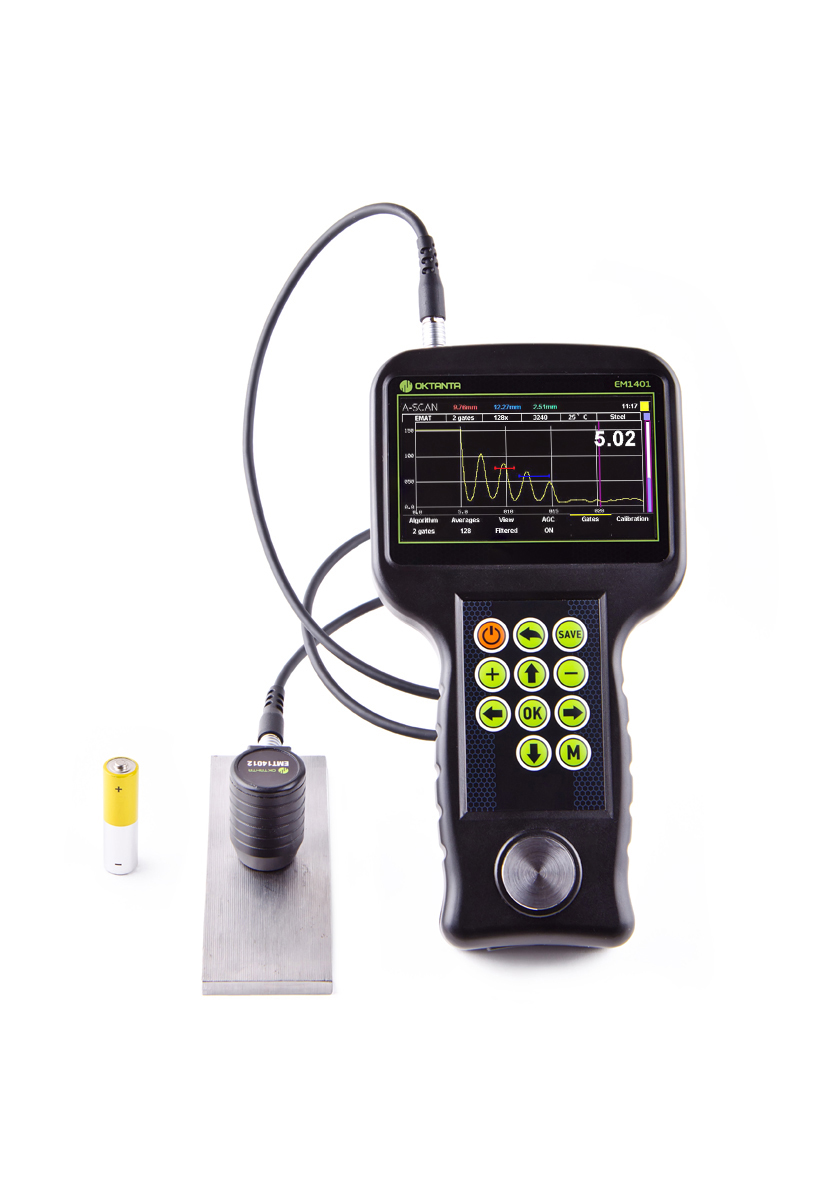

Das EM1401 EMA-Dickenmessgerät misst die Dicke von Stahlrohren, Blechen, Stäben und anderen Produkten aus Stahl, Aluminium und anderen Metallen mit einem Arbeitsspalt zwischen Wandler und Metall von bis zu 6 mm. Der Spalt kann aus Schmutz, Rost, Salzablagerungen, Farbe, Lack, Emaille, Kunststoff oder anderen nichtleitenden Beschichtungen bestehen.
Das EM1401 ermöglicht Messungen ohne Verwendung von Koppelmittel und ohne Oberflächenvorbereitung.
Ein spezieller Hochtemperatur-Wandler ermöglicht die Inspektion heißer Objekte, die auf bis zu 750 °C erhitzt sind.
Das EM1401 implementiert einen speziellen Algorithmus, der Änderungen der Schallausbreitungsgeschwindigkeit in Metall berücksichtigt, die durch Temperatur verursacht werden.
Funktioniert sowohl auf flachen Oberflächen als auch auf Oberflächen mit einem Krümmungsradius von 10 mm und mehr
Die Technologie ermöglicht die Dickenmessung ohne Koppelmittel und vorherige Oberflächenreinigung
Für Standard-EMA-Wandler beträgt der Betriebstemperaturbereich auf der Prüfobjektoberfläche -20…+80 °С. Der spezielle Wandler EMT14014T misst die Dicke an Objekten, die auf bis zu 750 °C erhitzt sind
Der Neigungswinkel hat einen geringen Einfluss auf die Anzeigen des Geräts, im Gegensatz zu herkömmlichen Dickenmessgeräten mit piezoelektrischen Wandlern, die eine feste Position des Wandlers erfordern.

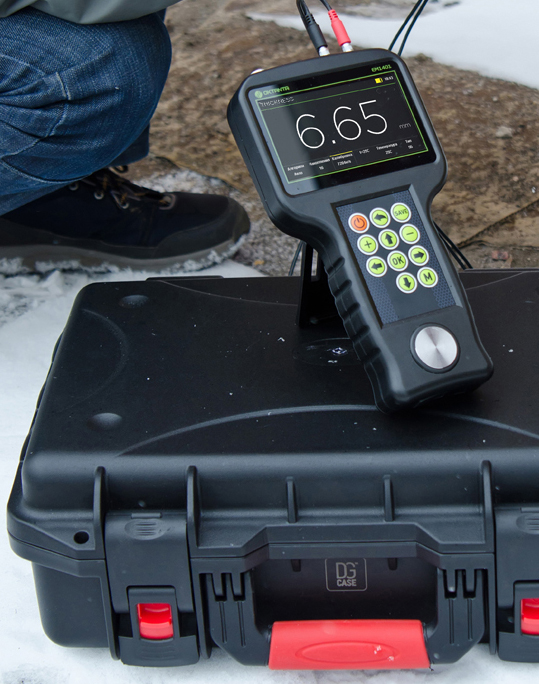

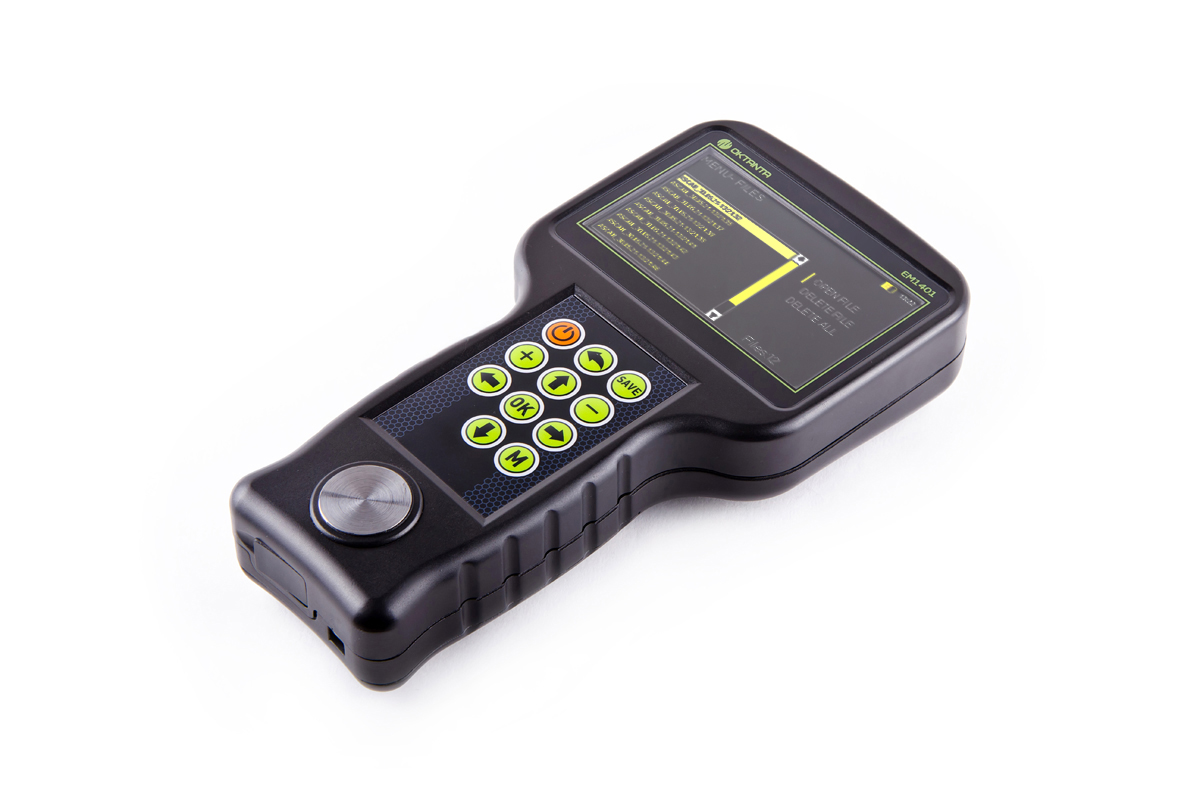

Das Dickenmessgerät EM1401 hat ein Farbdisplay, das durch schlagfestes Glas geschützt ist.
Das Gerät verwendet einen speziellen Datenverarbeitungsalgorithmus, der korrekte Dickenmessungen bei Vorhandensein von Störfaktoren wie Metallanisotropie, Verwendung mehrerer Reflektoren, Einwirkung externer Störungen gewährleistet. Zusätzlich zum automatischen Dickenmessmodus ermöglicht das EM1401 die Verwendung manueller Messmodi basierend auf dem ersten Echo und der Differenz zwischen zwei beliebigen Echos. Der manuelle Modus wird für stark korrodierte Objekte empfohlen.
• ohne Verwendung von Koppelmittel
• ohne Oberflächenvorbereitung
• nach einer einzigen Tastenberührung
• durch den Arbeitsspalt bis zu 6 mm
• sowohl auf flachen Oberflächen als auch auf Oberflächen mit einem Krümmungsradius von 10 mm und mehr
Video ansehen (3 Min)
Technische Spezifikationen
Das EM1401 Dickenmessgerät
-
Betriebsumgebungstemperaturbereich-20…+50 °С
-
Dauer des Dauerbetriebs ohne Batterieaufladung7 Stunden
-
Bereich der Schallgeschwindigkeitseinstellung1000…9999 m/s mit 1 m/s Schritt
-
Höchste Anzahl von Messungen pro Sekunde16
-
Abmessungen232 x 135 x 44 mm
-
Bereich der gemessenen Dicke für Stahl2…80 mm
-
Bereich der gemessenen Dicke für Stahl ohne Spalt2…200 mm
-
Dickenmessfehler 2…25 mm0,08+0,001·Н mm
-
Dickenmessfehler 25…200 mm0,1+0,005·Н mm
-
Zulässiger Spalt zwischen dem Wandler EMT14012 und dem PrüfobjektBis zu 4 mm
-
Zulässiger Spalt zwischen dem Wandler ЕМТ14013 und dem PrüfobjektBis zu 6 mm
-
Zulässige Neigung des Wandlers relativ zur Normalen der Prüfobjektoberfläche±25 °
-
Kleinster zulässiger Krümmungsradius der Prüfobjektoberfläche≥10 mm
-
Betriebsfrequenz des Geräts4 MHz
-
Betriebstemperaturbereich auf der Prüfobjektoberfläche-20…+80 °C
(-20…+750 °C, wenn der Wandler EMT14014Т verwendet wird)
Zubehör
Hochtemperatur-EMA-Wandler für den Betrieb mit Objekten, die auf bis zu 750 °C erhitzt sind
Wandler für den Betrieb mit einem Spalt bis zu 3 mm
Wandler für den Betrieb mit einem Spalt bis zu 4 mm
Wandler für den Betrieb mit einem Spalt bis zu 4 mm
Wandler für den Betrieb mit einem Spalt bis zu 7 mm
Wandler für den Betrieb mit einem Spalt bis zu 7 mm
Netzteil für die Dickenmessgeräte EM1401, EM1401 UT
Kabel zum Anschluss der EMA-Wandler EM1401 UT, EM1401, EM1501
Schutzabdeckung für die Dickenmessgeräte EM1401, EM1401 UT
Schutzkappe für den ЕМТ14012
Schutzkappe für den ЕМТ14013
