Kompakter gepulster Wirbelstrom-Fehlerdetektor
Der kompakte gepulste Wirbelstrom-Fehlerdetektor PE1437 erkennt Metallkorrosion unter Isolierung. Das Gerät arbeitet auch, wenn sich Schmutz, Rost, Farbe und Zunderablagerungen mit einer Gesamtdicke von bis zu 100 mm auf der Oberfläche befinden!
Der PE1437 misst die gemittelte Metalldicke unter der Sonde. Er ist für die Suche nach allgemeiner Flächenkorrosion geeignet, die sich sowohl auf der Außen- als auch auf der Innenoberfläche von Metall befindet. Das Gerät implementiert einen Algorithmus, der die gemessenen Daten korrigiert, wenn sich die Isolierungsdicke ändert, z. B. wenn die Isolierung durchhängt; diese Änderung hat einen geringen Einfluss auf die Anzeigen des Geräts.
• Korrosionserkennung in Stahlschiffsteilen durch eine dicke Farbschicht
• Korrosionserkennung in Metallstützen von Straßenlaternen
• Korrosionserkennung in Rohren und Pipelines in Polyurethanschaumisolierung
• Inspektion von Rohren mit innerer Zementbeschichtung von der Innenseite des Rohrs

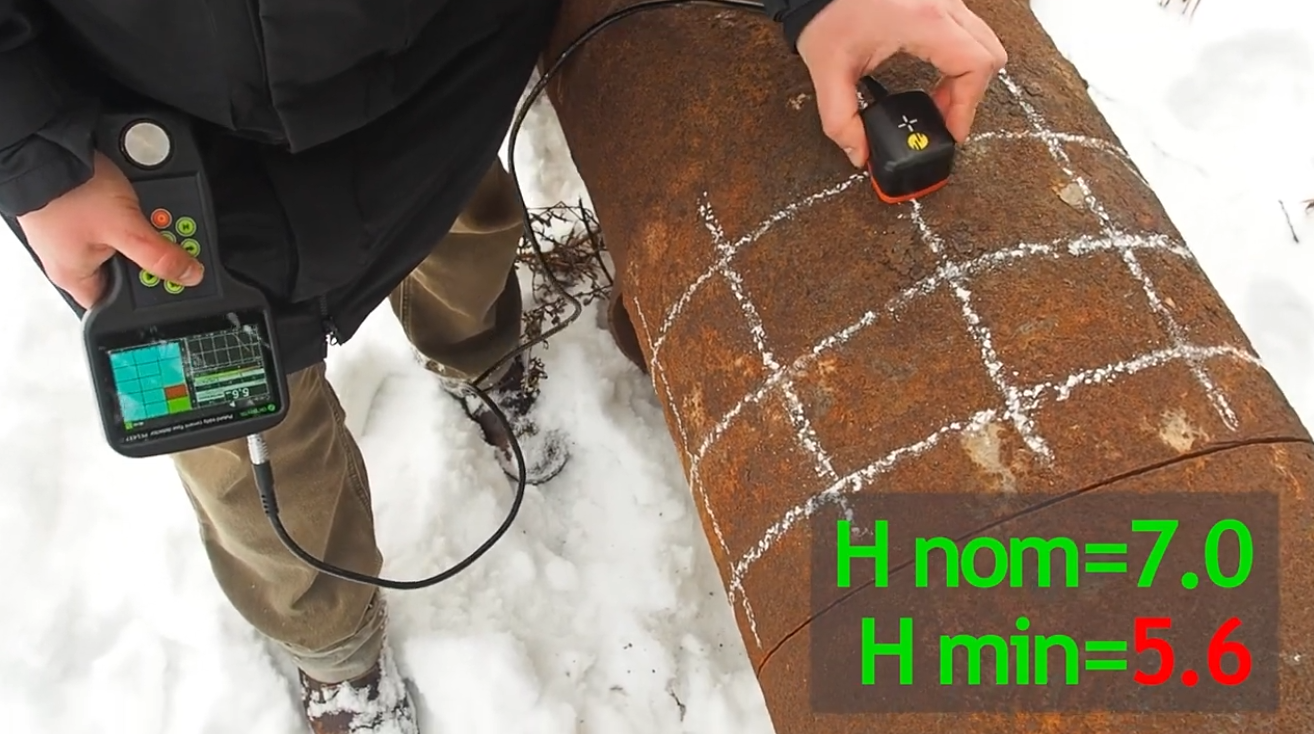

• Erkennung von Korrosionsbereichen in Rohren durch Rost ohne Abbeizen
• Korrosionserkennung in 3-Schicht-polypropylenbeschichteten Rohren und Pipelines
Die Sonde hat ein IP68-Gehäuse und kann unter Wasser verwendet werden
Helles Display zeigt gemessene Dicke, A-Scan und C-Scan
...die sich sowohl auf der Außen- als auch auf der Innenoberfläche von Metall befindet!

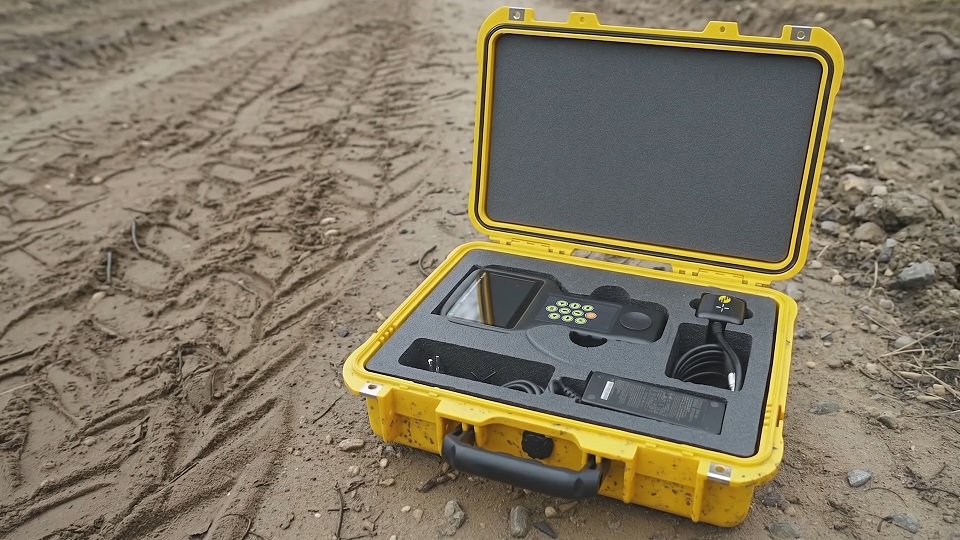

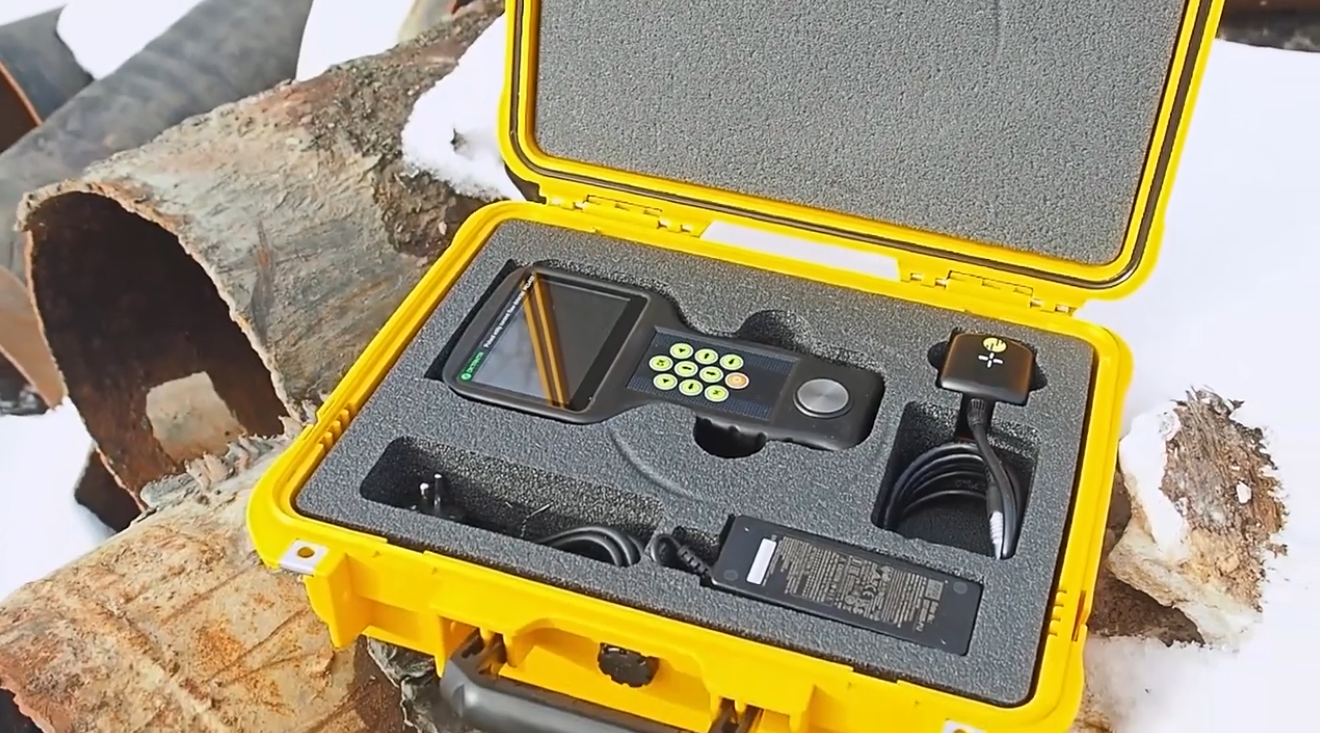

Das Gerät wird in einem stoßfesten Koffer geliefert, das Paket enthält das Gerät mit Schutzhülle, die Sonde, ein Ladegerät und ein Handbuch.
Die PE1437-Funktionen:
• Das Gerät hat die minimale Größe einer Sonde, so dass es an kleinen Objekten arbeiten und kleine Defekte erkennen kann.
Der minimale Defekt ist eine Flachbodenbohrung von 20 mm Durchmesser bis zu einer Tiefe von 20% der Nenndicke;
• Das Gerät hat ein helles Display, das die gemessene Dicke, den A-Scan und den C-Scan anzeigt;
• Das Display ist durch schlagfestes Glas geschützt;
• Die Sonde hat ein IP68-Gehäuse und kann unter Wasser verwendet werden.
Video ansehen (3 Min)
Technische Spezifikationen
Der PE1437 PEC-Fehlerdetektor
-
Bereich der gemessenen Dicke für Stahl (mit PEC143702)0…12 mm
-
Bereich der gemessenen Dicke für Stahl (mit PEC143703)0…18 mm
-
Durchschnittlicher Dickenmessfehler10%
-
Bereich der Isolierungsbeschichtungsdicke (mit PEC143702)0…30 mm
-
Bereich der Isolierungsbeschichtungsdicke (mit PEC143703)0…100 mm
-
Kleinster Durchmesser der geprüften Rohre25 mm
-
Temperatur des Metalls im Prüfobjekt-20…+100°С
-
Temperatur der Prüfobjektoberfläche im Bereich der Sondenplatzierung-20…+60°С
-
Betriebsumgebungstemperaturbereich-20…+50°C
-
Dauer des Dauerbetriebs ohne Batterieaufladung8 Stunden
-
Kabellänge1,5 m
-
Abmessungen232 x 135 x 44 mm
-
Gewicht0,8 kg
Zubehör
Isolierung 0…30 mm, Stahldicke 0…12 mm
Isolierung 0…100 mm, Stahldicke 0…18 mm
