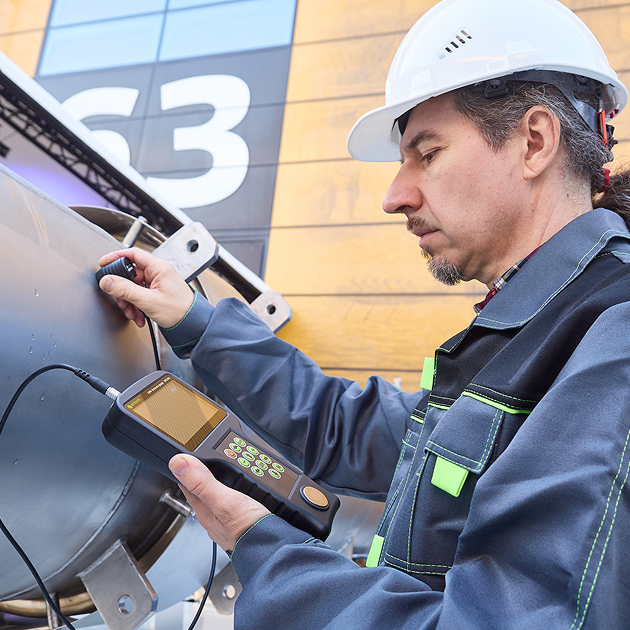

Ultraschall-Dickenmessgerät
kein Koppelmittel
bis zu 7 mm

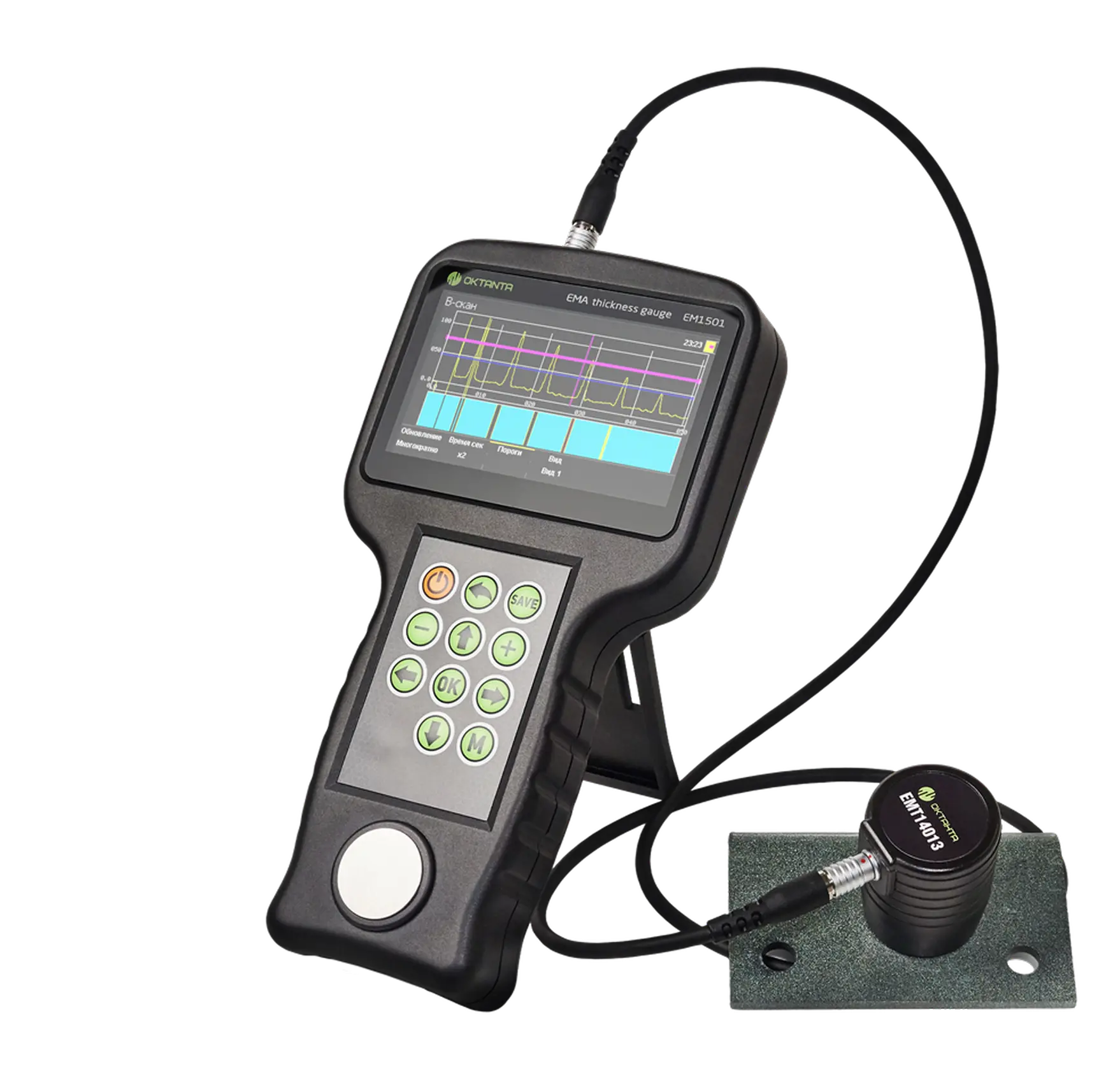

Das Dickenmessgerät EM1501 prüft Stahlrohre, Bleche, Stäbe und andere Produkte aus Stahl, Aluminium und anderen Metallen auf bequeme, schnelle und zuverlässige Weise.

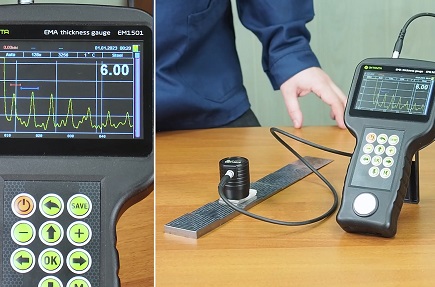

Das EM1501 basiert auf den neuesten wissenschaftlichen Entwicklungen im Bereich der zerstörungsfreien Prüfung und der umfangreichen Erfahrung der Oktanta-Ingenieure. Das Gerät misst die Dicke des Metalls durch einen Spalt von bis zu 7 mm (der größte Wert im Vergleich zu den anderen EMA-Dickenmessgeräten).
Ein spezieller Hochtemperatur-Wandler ermöglicht die Inspektion heißer Objekte, die auf bis zu 750 °C erhitzt sind.

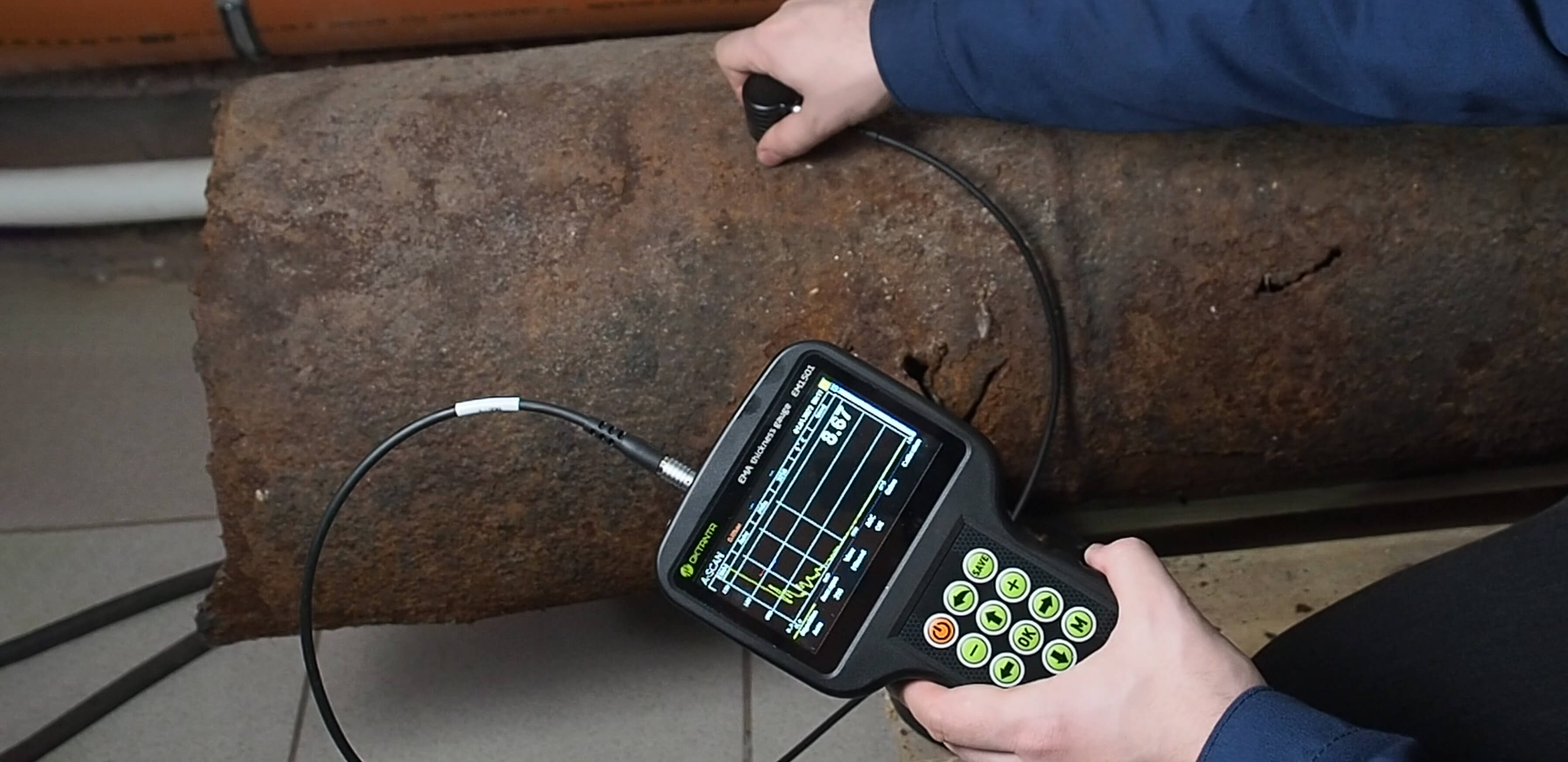

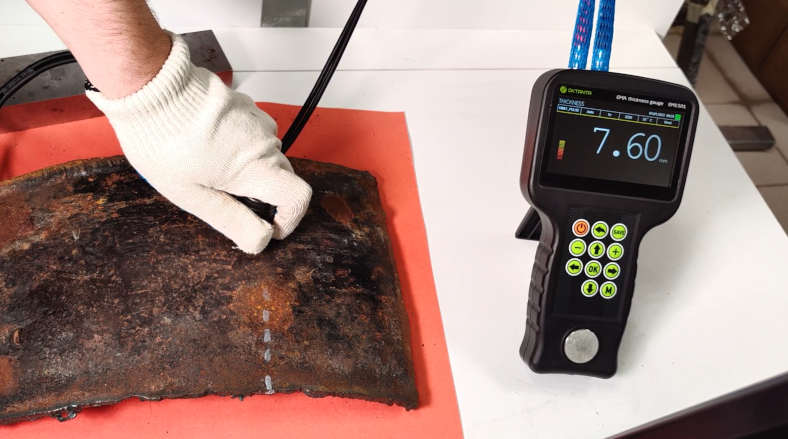

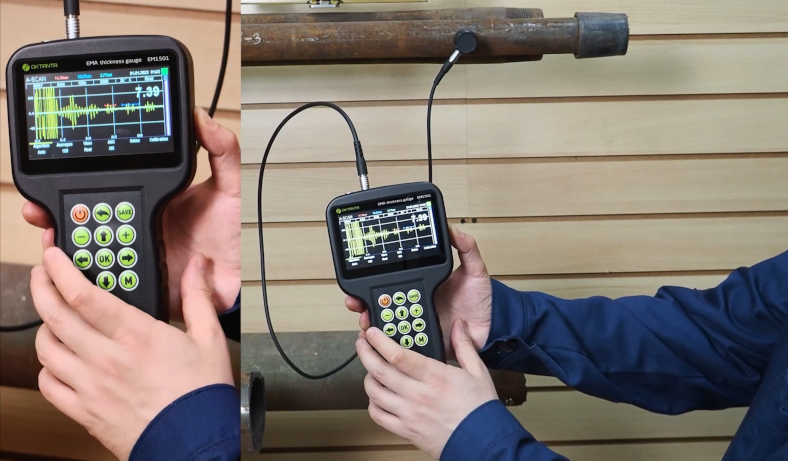

Bringen Sie den Wandler einfach an die Oberfläche des zu prüfenden Objekts

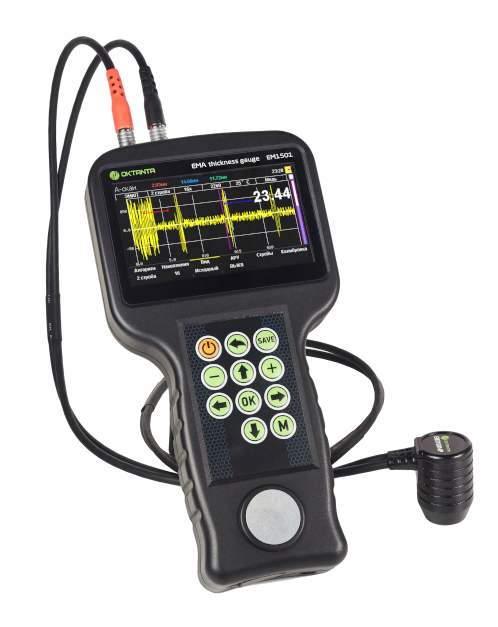

Der EM1501 ermöglicht dem Benutzer die Analyse von A-Scans, die Visualisierung von B-Scans, die Speicherung von Daten auf C-Scans und die Arbeit mit Blenden, die Auswahl eines Dickenmessmodus, von Signalverarbeitungsparametern usw.

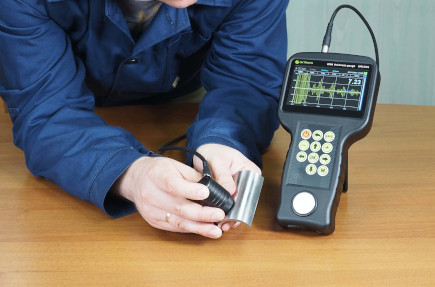

Funktioniert sowohl auf flachen Oberflächen als auch auf Oberflächen mit einem Krümmungsradius von 10 mm und mehr

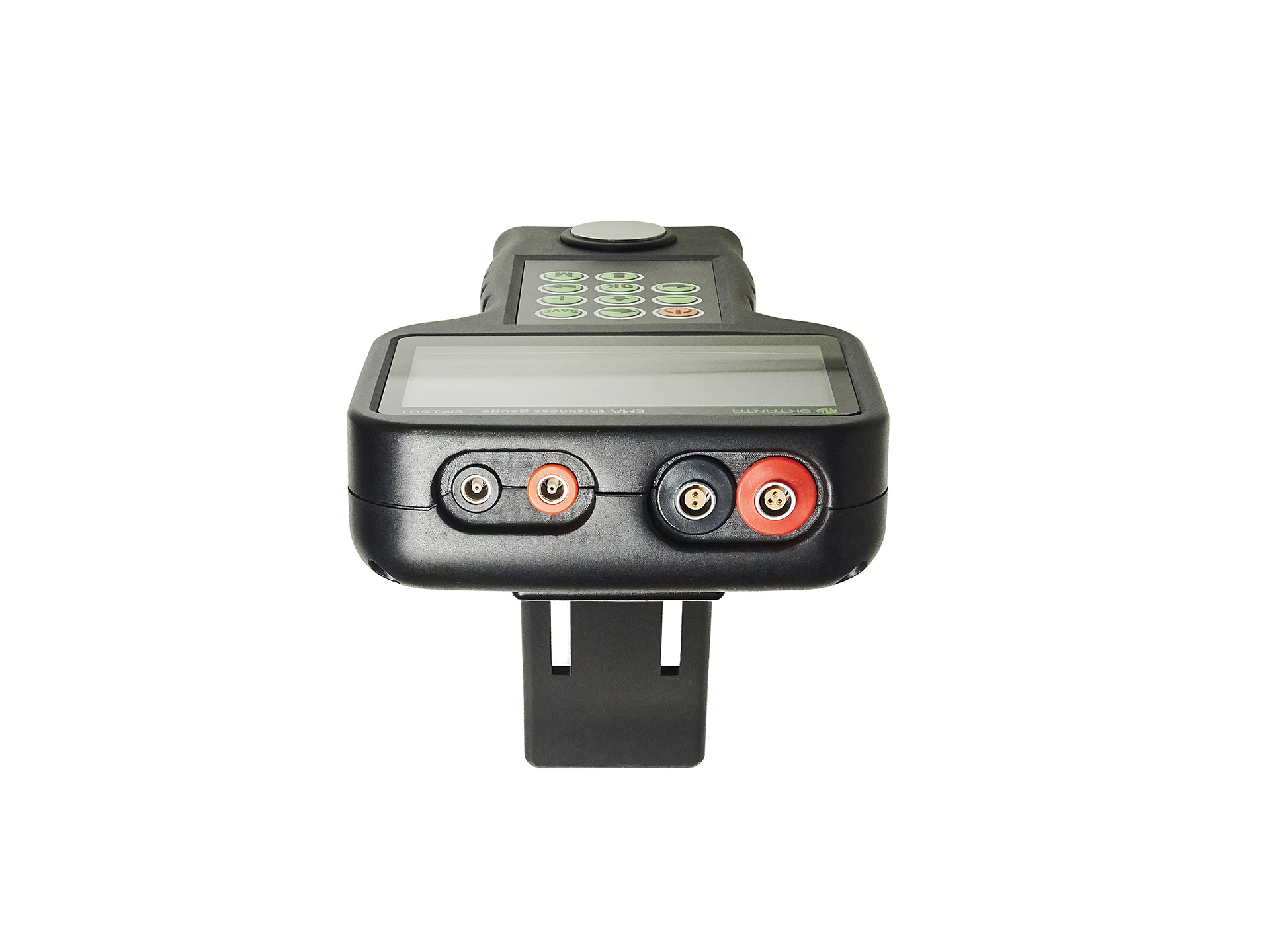

Das EM1501 hat zwei unabhängige Messkanäle: EMA und Piezoelektrisch, was eine erhöhte Inspektionszuverlässigkeit gewährleistet. Piezoelektrische Wandler werden für Anwendungen empfohlen, bei denen die Dicke der Ablagerungen auf der Metalloberfläche die Verwendung von EMA-Wandlern verhindert und eine Oberflächenreinigung erforderlich ist.
Das EM1501 kann betrieben werden mit:
• EMA-Wandlern mit gepulstem Elektromagneten, an dem Schmutz nicht haftet
• piezoelektrischen Wandlern:
– Wandler 5 MHz, Aperturdurchmesser 10 mm,
– Wandler 5 MHz, Aperturdurchmesser 7,2 mm,
– Wandler 10 MHz, Aperturdurchmesser 5 mm.
• Standard-EMA-Wandlern mit Permanentmagnet.
Video ansehen (4 Min)
Technische Spezifikationen
Das EM1501 Dickenmessgerät
-
Betriebsumgebungstemperaturbereich-20…+50 °С
-
Dauer des Dauerbetriebs ohne Batterieaufladung7 Stunden
-
Bereich der Schallgeschwindigkeitseinstellung1000…9999 m/s mit 1 m/s Schritt
-
Höchste Anzahl von Messungen pro Sekunde16
-
Abmessungen232 x 135 x 44 mm
Für EMA-Wandler:
-
Bereich der gemessenen Dicke für Stahl2…80 mm
-
Bereich der gemessenen Dicke für Stahl ohne Spalt2…200 mm
-
Dickenmessfehler 2…25 mm0,08+0,001·Н mm
-
Dickenmessfehler 25…200 mm0,1+0,005·Н mm
-
Zulässiger Spalt zwischen dem Wandler EMT14012 und dem PrüfobjektBis zu 4 mm
-
Zulässiger Spalt zwischen dem EMAT mit gepulstem Elektromagneten und dem PrüfobjektBis zu 2 mm
-
Zulässiger Spalt zwischen dem Wandler ЕМТ14013 und dem PrüfobjektBis zu 7 mm
-
Zulässige Neigung des Wandlers relativ zur Normalen der Prüfobjektoberfläche±25 °
-
Kleinster zulässiger Krümmungsradius der Prüfobjektoberfläche≥10 mm
-
Betriebsfrequenz des Geräts4 MHz
-
Betriebstemperaturbereich auf der Prüfobjektoberfläche-20…+80 °C
(-20…+750 °C, wenn der Wandler EMT14014Т verwendet wird)
Für piezoelektrische Wandler:
-
Bereich der gemessenen Dicke für Stahl0,5…300 mm
-
Dickenmessfehler 0,5…25 mm0,08 mm
-
Dickenmessfehler 25…300 mm0,1 mm
-
Kleinster zulässiger Krümmungsradius der Prüfobjektoberfläche25 mm
-
Betriebsfrequenz des Geräts5 MHz, 10 MHz
-
Betriebstemperaturbereich auf der Prüfobjektoberfläche-10…+60 °C

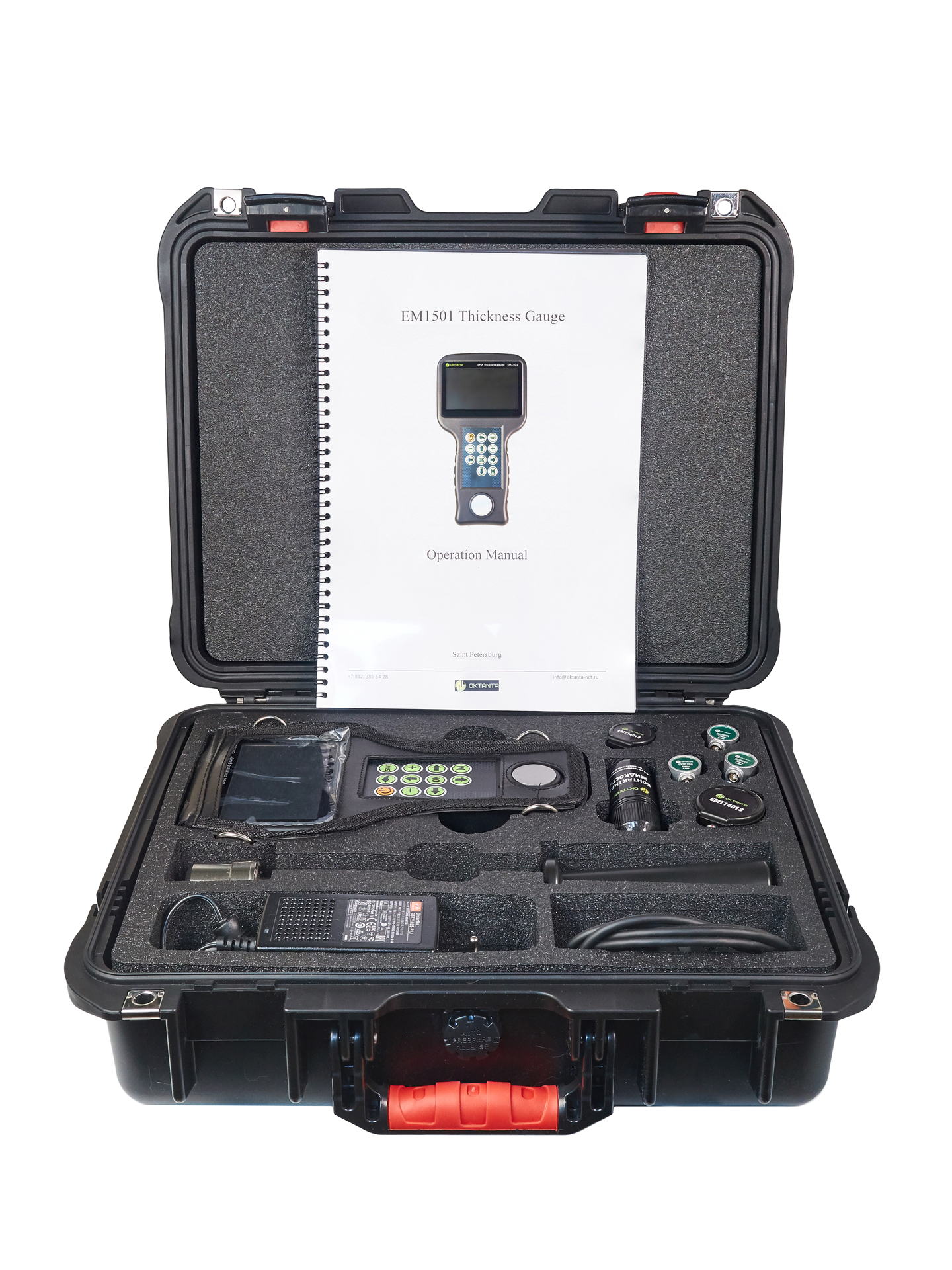

Zubehör
Hochtemperatur-EMA-Wandler für den Betrieb mit Objekten, die auf bis zu 750 °C erhitzt sind
Wandler mit gepulstem Elektromagneten für den Betrieb mit Objekten, die auf bis zu 750 °C erhitzt sind
Wandler für den Betrieb mit einem Spalt bis zu 3 mm
Wandler für den Betrieb mit einem Spalt bis zu 4 mm
Wandler für den Betrieb mit einem Spalt bis zu 4 mm
Wandler für den Betrieb mit einem Spalt bis zu 7 mm
Wandler für den Betrieb mit einem Spalt bis zu 7 mm

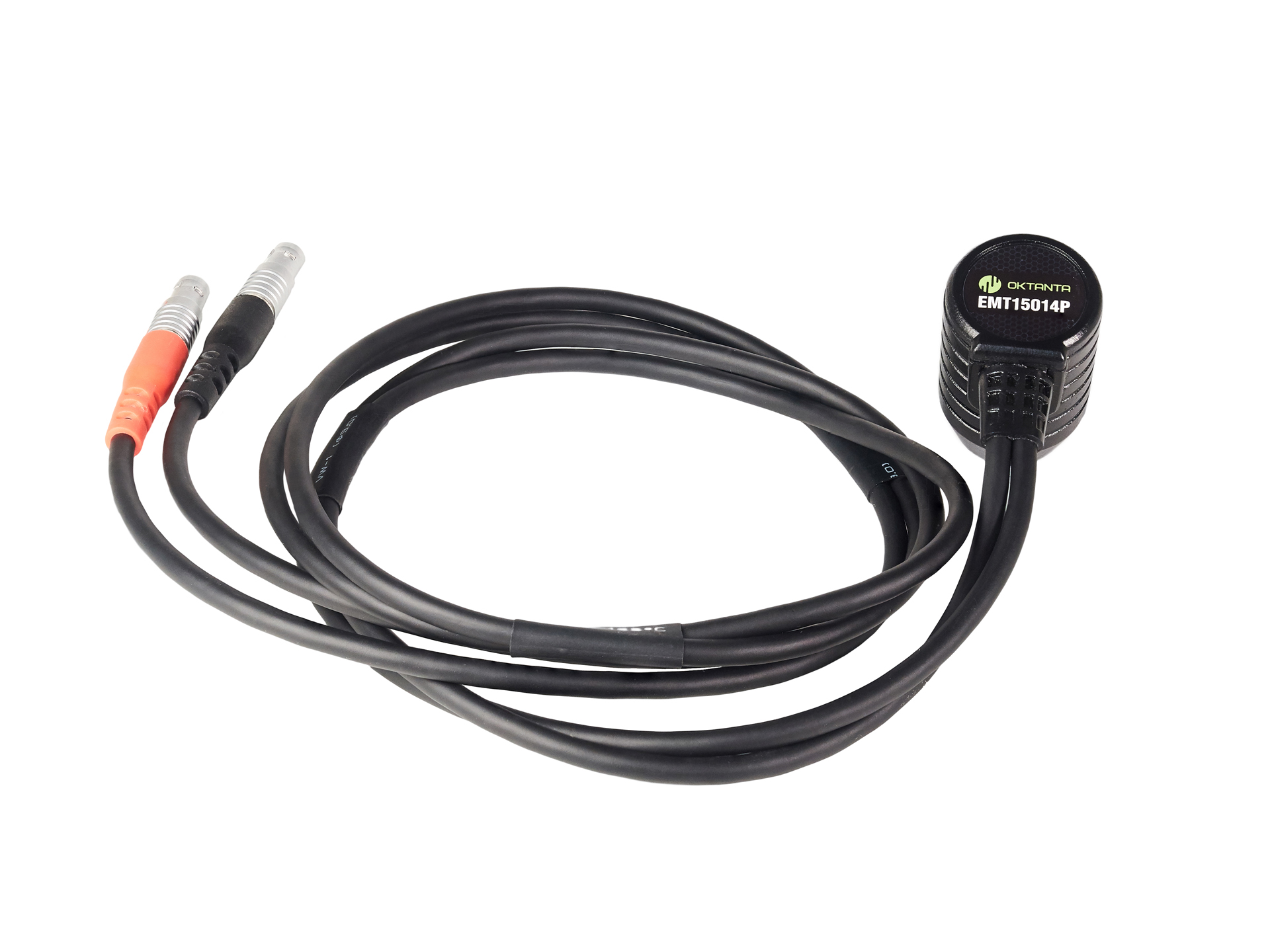

EMA-Wandler mit gepulstem Elektromagneten
Piezoelektrischer Wandler 5 MHz, 10 mm
Piezoelektrischer Wandler 5 MHz, 7,2 mm
Piezoelektrischer Wandler 10 MHz, 5 mm
Netzteil für das Dickenmessgerät EM1501
Kabel zum Anschluss der EMA-Wandler EM1401 UT, EM1401, EM1501
Kabel zum Anschluss der Piezoelektrischen Wandler EM1401 UT, EM1501
Schutzabdeckung für das Dickenmessgerät EM1501
Schutzkappe für den ЕМТ14012
Schutzkappe für den ЕМТ14013
