EM1401 UT

Ultraschall-Dickenmessgerät

Arbeitet mit EMA+Piezoelektrischen Wandlern

Bestellen

EM1401 UT Video

EM1401 UT Broschüre

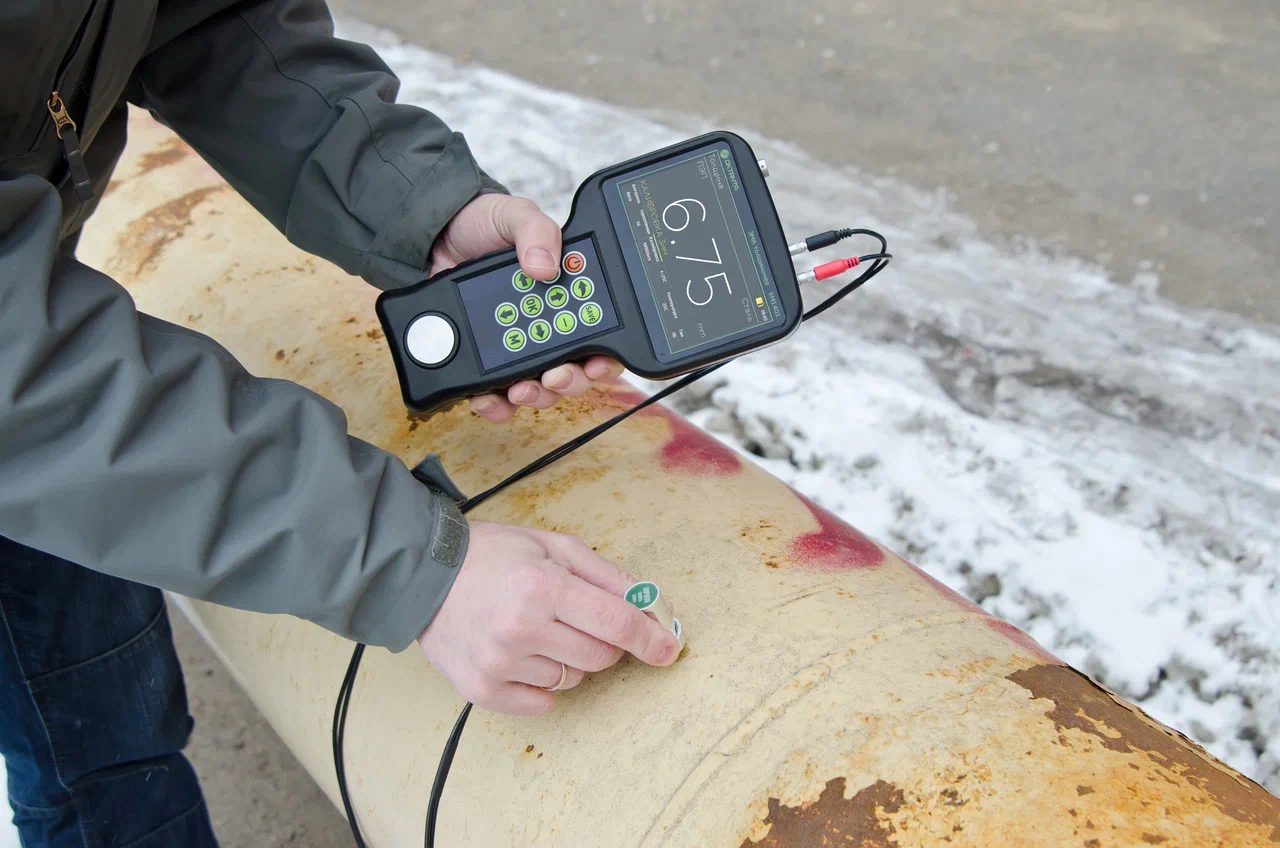

Keine Reinigung, kein Koppelmittel

Arbeitet mit EMA+Piezoelektrischen Wandlern

Arbeitsspalt:
bis zu 6 mm

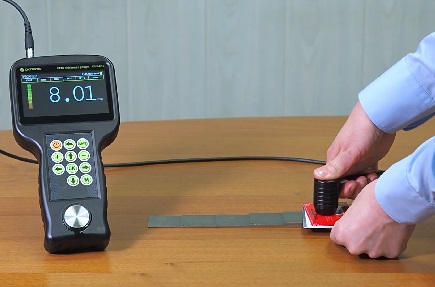

Arbeitsspalt: bis zu 6 mm

Der Arbeitsspalt von bis zu 6 mm (Schmutz, Rost, Salzablagerungen, Farbe, Lack, Emaille, Kunststoff oder andere nichtleitende Beschichtungen)

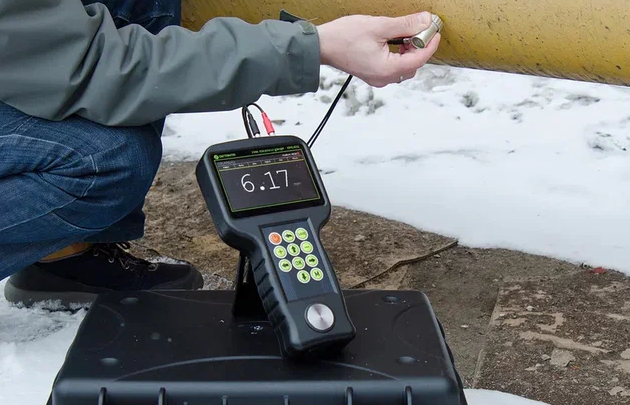

EMA+Piezoelektrische Wandler in einem Gerät

EM1401UT arbeitet mit EMA- und herkömmlichen piezoelektrischen Wandlern, was den Bereich der gemessenen Dicke erweitert und es ermöglicht, den gemessenen Dickenwert zu bestätigen

Keine Reinigung, kein Koppelmittel

Das Gerät misst die Dicke ohne Verwendung von Koppelmittel und ohne Oberflächenvorbereitung

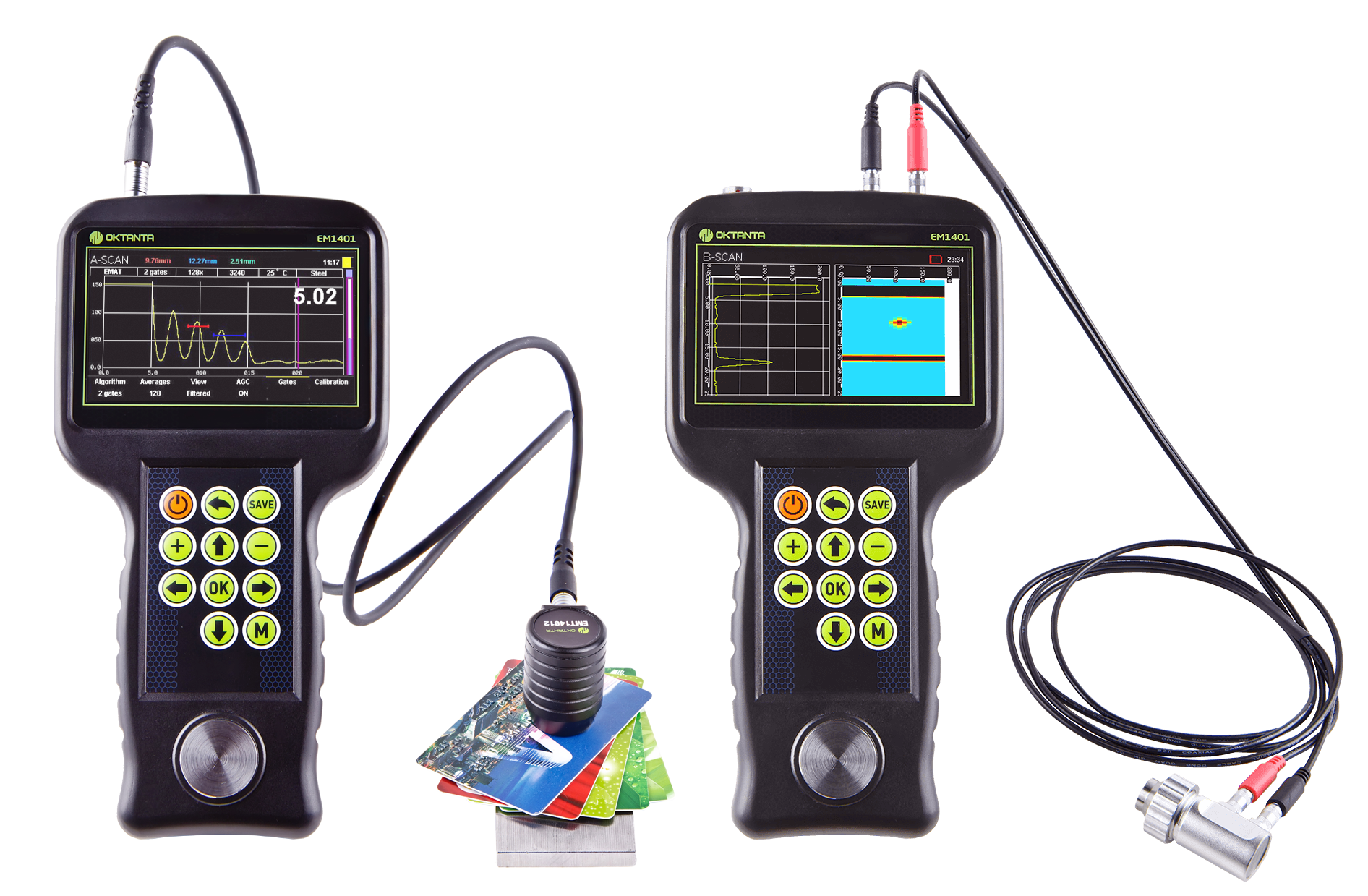

EM1401 UT Ultraschall-Dickenmessgerät Arbeitet mit EMA+Piezoelektrischen Wandlern

Das Ultraschall-Dickenmessgerät EM1401 UT misst die Dicke von Stahlrohren, Blechen, Stäben und anderen Produkten aus Stahl, Aluminium und anderen Metallen mit einem Arbeitsspalt zwischen Wandler und Metall von bis zu 6 mm. Der Spalt kann aus Schmutz, Rost, Salzablagerungen, Farbe, Lack, Emaille, Kunststoff oder anderen nichtleitenden Beschichtungen bestehen.

Das Dickenmessgerät EM1401 UT hat ein Farbdisplay, das durch schlagfestes Glas geschützt ist.

Das Gerät verwendet einen speziellen Datenverarbeitungsalgorithmus, der korrekte Dickenmessungen bei Vorhandensein von Störfaktoren wie Metallanisotropie, Verwendung mehrerer Reflektoren, Einwirkung externer Störungen gewährleistet. Zusätzlich zum automatischen Dickenmessmodus ermöglicht das EM1401 UT die Verwendung manueller Messmodi basierend auf dem ersten Echo und der Differenz zwischen zwei beliebigen Echos. Der manuelle Modus wird für stark korrodierte Objekte empfohlen.

Das EM1401 UT hat zwei unabhängige Messkanäle: EMA und Piezoelektrisch, was eine erhöhte Inspektionszuverlässigkeit gewährleistet. Piezoelektrische Wandler werden für Anwendungen empfohlen, bei denen die Dicke der Ablagerungen auf der Metalloberfläche die Verwendung von EMA-Wandlern verhindert und eine Oberflächenreinigung erforderlich ist.

Bestellen

EM1401 UT Broschüre

EM1401 UT Handbuch

EMViewer Benutzerhandbuch

Das EM1401 UT ermöglicht dem Benutzer die Analyse von A-Scans, die Visualisierung von B-Scans (drei Anzeigeoptionen) und die bequeme Speicherung von Daten auf C-Scans in Matrixform. Bei Bedarf kann der Benutzer mit Blenden arbeiten, einen Dickenmessmodus, Signalverarbeitungsparameter usw. auswählen.

Das EM1401 UT kann betrieben werden mit:
• Standard-EMA-Wandlern mit Permanentmagnet.
• piezoelektrischen Wandlern:
– Wandler 5 MHz, Aperturdurchmesser 10 mm,
– Wandler 5 MHz, Aperturdurchmesser 7,2 mm,
– Wandler 10 MHz, Aperturdurchmesser 5 mm.

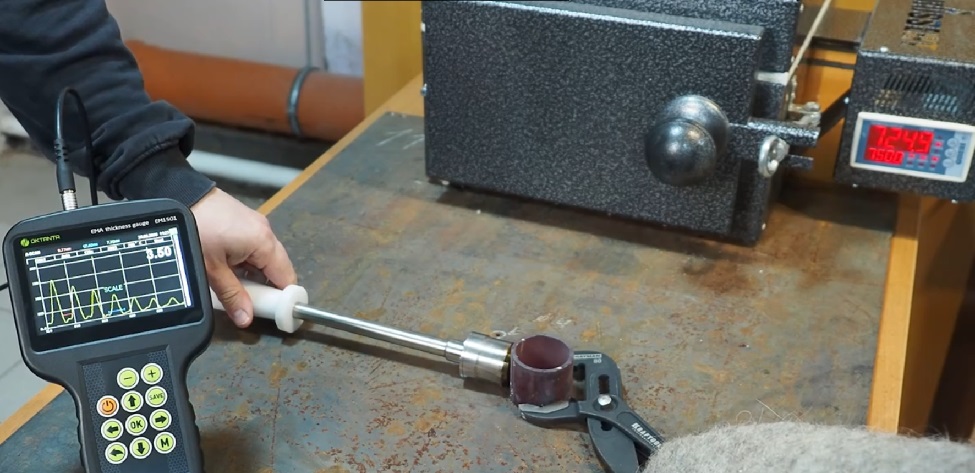

Ein spezieller Hochtemperatur-Wandler ermöglicht die Inspektion heißer Objekte, die auf bis zu 750 °C erhitzt sind.

Das EM1401 UT implementiert einen speziellen Algorithmus, der Änderungen der Schallausbreitungsgeschwindigkeit in Metall berücksichtigt, die durch Temperatur verursacht werden.
